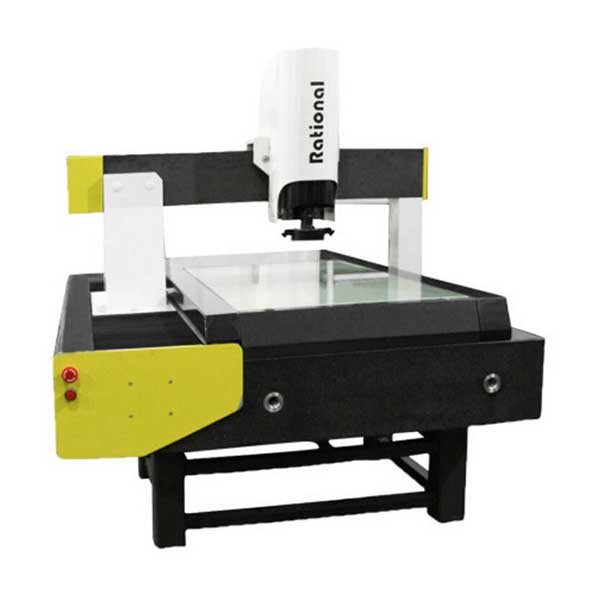

手动影像测量仪的测量技巧

手动影像测量仪的切线法操作方便简单✉️，但测量精度读数低，适合快速批量检测。如果被测零件的角度精度读数高，另一种方法更合适🩶。所有的几何元素都是由点组成的，包括直线🥃、曲线、圆弧等基本元素。二维平面角由两个基本几何元素的直线组成🚶‍➡️，直线由无数个点组成。因此，角度测量是否准确🥫，采样点是较关键的🙋🏻‍♂️。

手动影像测量仪的角度测量技巧1:直线采集要尽可能长。由于屏幕显示有限👩‍🦳，放大倍数较大(一般在0.7 ~ 4.5内为28X~180X)，屏幕显示部分的工件尺寸实际上只有几毫米📹，所以很多测量员在测试时习惯只采集屏幕显示部分的点🎧、线要素🟤🚵🏼‍♀️。如果采集的点有偏差🔈🤸🏻，线段越短👷🏻，测得的角度值偏差越大🧖🏻，线段越长，测得的角度值偏差越小。所以门徒在测量角度的时候，尽量把角度两边的线收集的尽可能长🟫。如果屏幕显示范围太小，门徒可以移动工作台，在角度所在的直线的起点收集一点，然后在终点收集一点，这样测得的角度的误差就会大大减小🎦。

手动影像测量仪测角技巧2:回归线偏差小。很多检测人员反应称🪸，测量角度时重复精度非常差☞，同一个人、同一方法两次测量的重复误差高达0.5度🔸。很多影像测量软件，包括三坐标测量软件，默认都有两点线采集🤴🏻🟧。对于一些直线度规则且良好的零件，不会造成太大的误差👨‍🔬，但是对于直线度差且毛刺多的零件，两点采集直线的方法会带来很大的误差，重复性也不好ℹ️，所以多次测量的重复性对于这样的直线形成的角度肯定不好。如果门徒用多点找回归线的方法来确定角度的两边🤮，采用的线会更接近被测工件的实际边缘🧏🏽，线的偏差也会减小。同时，测量误差会减少很多🫱，测量值的重复性也会大大提高。
