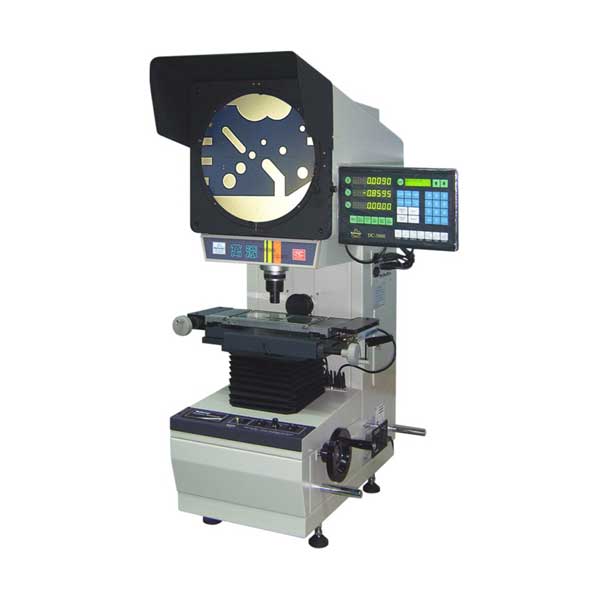

门徒测量投影仪的使用方法

仪器使用前🧏🏽‍♂️，先认真阅读说明书⏩，以使对仪器有一初步了解，可以帮助你正确使用仪器👃🏿。

一、照明灯泡的更换和调整

此项工作只需在更换灯泡或仪器定期检查时进行，有时由于运输搬运等原因也会使灯泡原调整状态改变，此时也需要重新调整，这种调整成为恢复性调整，它没有更换灯泡麻烦。

1.1恢复性调整

取下物镜，打开透射照明灯，若灯丝像不在屏中心或灯丝像很模糊🖌，则打开右下小侧门，松开图3中的螺丝1使整个照明灯组上下移动，当屏上灯丝像基本清晰时拧紧螺丝1，装上物镜便可以使用了。

1.2更换灯泡的方法

打开侧门，松开螺丝1取出整个灯组。松开瓷灯座6上螺丝更换灯泡并拧紧螺丝恢复原位。眼睛在灯组上方观察灯泡与它经凹面反射镜9所成的像🎯💁🏽‍♀️，若不重合，则松开螺丝5🕌，左右拉伸使灯丝像在左右方向重合🛌🏻，拧紧螺丝5。松开螺丝2、7，使灯架3移动或倾斜👉👩🏽‍🌾，使灯丝像在前后位置重合👨🏽‍✈️🖐🏽，拧紧螺丝👫🏻。装上仪器♉️。下面的调整同6.1.1。

1.3反射照明的调整

更换灯泡的方法与6.1.2完全相同🔜。

打开反射照明光源👋🏼，松开拧紧手轮6，使反射聚光镜上下移动🏃🏻‍♀️，当它与半透半反镜等高时，拧紧手轮。将工件置于工作台上，并位于反射照明光斑内，调好焦，此时屏上出现工件表面影像。旋转反射聚光镜筒以使照在工件上的光斑最明亮👨🏼‍💻，工件影像将更明显🫲🏻。

二、物镜更换

2.1仪器只一个物镜共用的螺纹接口，各倍物镜要单独使用

2.2物镜倍率的选择要根据被检工件尺寸和要求的检测精度而定〰️，一般而言，倍率越高，测量的瞄准精度越高。

2.3用透射照明测量时，不要将半透反镜套在物镜上（10X，20X）或让半透反镜在镜筒内处于竖直方向（50X👽，100X）👌🏿，否则会影响测量精度及影屏照度。

三、工作台的使用

3.1总电源打开后🧜🏼，X，Y坐标值就在显示屏上显示出来

3.2进行测量时🧑🏿‍🚀🤎，当工件调好焦后，一般应先做几次来回运动🧓🏼，使工作台由静止状态进入测量状态。测量时要用手轮转动🧔🏽‍♂️，动作要平缓，用力不要过大

3.3测量工作完毕应使工作台在X、Y方向恢复到对称位置🦶🏽。

四、投影屏的使用

4.1总电源打开后，旋转角度值就在显示屏上显示出来

4.2松开螺丝后🙍，可用小手柄快速转动投影屏👉👱，也可用微调手轮做慢速转动

4.3弹性压脚可用来压紧标准放大图🦚，供轮廓比较测量用🚗。

4.4当投影屏框上的白色短线对准零位标记时，屏上的水平线就与X坐标行程平行了，旋转工作台上的载物台，将零件被测边影像调整到与它相切后就可作X坐标测量了👨🏽‍🔧。

4.5投影屏上的米子线具有30°、60°、90°，可作为这些角度比较测量。
